循環冷卻水泵系統改造方案

根據貴公司現用循環水冷卻泵工作狀況，目前以往舊的控制方式，即：通過循環水泵工作，以達到調節溫度的目的。

該調節方式缺點集中表現為如下幾點：

● 設備長時間全開或全閉，輪流運行，浪費電能驚人。

● 電機直接工頻啟動，沖擊電流大，嚴重影響設備使用壽命。

● 溫控效果不佳。當環境或冷熱負荷發生變化時，循環水泵一直處于滿負荷工作狀態。

循環水泵采用變頻器后有如下優點：

● 變頻器可軟啟動電機，大大減小沖擊電流，降低電機軸承磨損，延長軸承壽命。

● 調節水泵流量、壓力可直接通過更改變頻器的運行頻率來完成，可減少或取消擋板、閥門。

● 系統耗電大大下降，噪聲減小。

● 若采用溫度閉環控制方式，系統可通過檢測環境溫度，自動調節流量，隨天氣、熱負荷的變化自動調節，溫度變化小，調節迅速。

   1、循環水泵變頻控制

    循環冷卻水泵的功率是根據生產所需冷凍機組的滿負荷工作設計的，當環境溫度及各種外界因素，冷凍機組不需要開啟全部機組，此時的冷凝系統所需要的冷卻量也相應地減小，這時就可以通過變頻調速器來調節冷卻水泵的轉速，降低冷卻水的循環速度及流量，使冷卻水的冷負荷被冷凝系統充分利用，從而達到節能目的。從我公司對中央空調的變頻節能改造得出以下的數據，其冷卻水泵、冷溫水泵在低流量運行時，可以大幅度節省電力，尤其針對直燃機冷卻水流量曲線的特點，采用變頻控制，意義更大，如遠大BZ型直燃機中央空調系統采用粵鴻遠變頻器控制水泵測試數據為例：

   當制冷量75%時，機組所需冷卻水流量34%，水泵電耗約20%；

   當制冷量50%時，機組所需冷卻水流量22%，水泵電耗約15%。

   2、冷溫水泵變頻控制

中央空調的冷媒水泵的功率是根據空調滿負荷工作設計的，當賓館、酒店、大廈需要的冷量或熱量沒有達到空調的滿負荷，這時就可以通過變頻器調速器來調節冷媒水泵的轉速，降低冷媒水的循環速度，使冷量和熱量得到充分利用，從而達到節能目的。如果制冷、采暖共用一臺水泵，則冬季水泵流量只需50%，自然可大大節省電力；即使是冬夏分泵運行，也可在低負荷季節適當降低流量，如90%流量時，電耗約75%。

中央空調系統

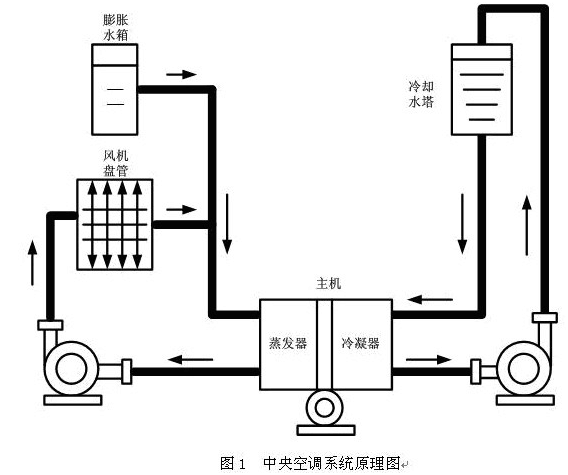

圖1所示為一典型中央空調機組系統圖，主要由冷凍水循環系統、冷卻水循環系統及主機三部分組成：

●冷凍水循環系統

該部分由冷凍泵、室內風機及冷凍水管道等組成。從主機蒸發器流出的低溫冷凍水由冷凍泵加壓送入冷凍水管道（出水），進入室內進行熱交換，帶走房間內的熱量，最后回到主機蒸發器（回水）。室內風機用于將空氣吹過冷凍水管道，降低空氣溫度，加速室內熱交換。

●中央空調節能改造前的工況

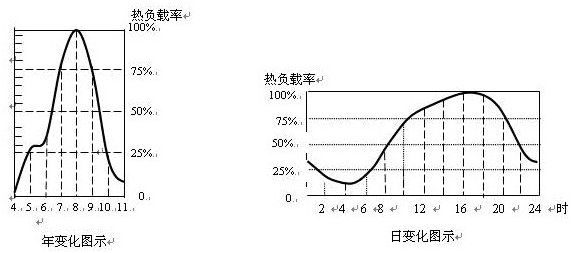

在中央空調系統設計時，冷凍泵、冷卻泵的電機容量是根據建筑物的最大設計熱負荷選定的，都留有一定設計余量。由于四季氣候及晝夜溫差變化，中央空調工作時的熱負荷總是不斷變化。下圖2為一民用建筑物的平均熱負荷情況：

如上圖所示，該中央空調一年中負荷率在50%以下的時間超過了全部運行時間的50%。通常冷卻水管路的設計溫差為5～6℃，而實際應用表明大部分時間里冷卻水管路的溫差僅為2～4℃，這說明制冷所需的冷凍水、冷卻水流量通常都低于設計流量，這樣就形成了中央空調低溫差、低負荷、大工作流量的工況。

中央空調水泵電機的耗電量約占中央空調系統總耗電量的30-40%，故對其進行節能改造具有很明顯的節能效果。

●節能理論根據

  由流體力學理論可知，離心式流體傳輸設備（如離心式水泵、風機等）的輸出流量Q與其轉速n成正比；輸出壓力P（揚程）與其轉速n的平方成正比；輸出功率N與其轉速n的三次方成正比，用數學公式可表示為：

Q ＝ K1 × n       P ＝ K2 × n2

N ＝ Q × P ＝ K3 × n3    (K1、 K2 、K3為比例常數)

由上述原理可知，降低水泵的轉速，水泵的輸出功率就可以下降更多。如將電機的供電頻率由50Hz降為40Hz，則理論上，低頻40Hz與高頻50Hz的輸出功率之比為(40/50)3=0.512。

實踐證明，在中央空調系統中接入變頻節能系統，利用變頻技術改變水泵轉速來調節管道中的流量，以取代閥門調節及回流方式，能取得明顯的節能效果，一般節電率都在25％以上。同時變頻器的軟啟動功能及平滑調速的特點可實現對中央空調的平穩調節，并可延長機組及管組的使用壽命

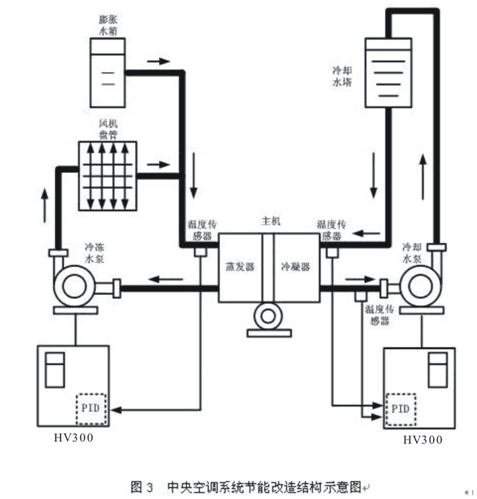

根據上述分析，可得出整個節能工程結構示意圖如圖3所示：

由上圖，該節能方案的基本思路為：

        分別在主機蒸發器回水處、冷凝器出水及回水處安裝溫度傳感器，實時檢測管網的溫度，以模擬信號（0~10V或者4~20mA）反饋給變頻器，通過變頻器內置的PID運算輸出相應的頻率指令后自動調節水泵轉速，從而調節各循環水的熱交換速度，最終實現對室內恒溫度的控制。

中央空調機組數據如下表：

 將節能變頻技術應用于中央空調系統，對提升中央空調自動化水平、降低能耗、減少對電網的沖擊、延長機械及管網的使用壽命，都具有重要的意義。

通過上述分析得出以下結果:

30KW冷凍水泵投資回報計算

工頻用電量：耗電度數=(1.732(根號3）X 電機線電壓 X 電機電流 X 功率因數) X 用電小時數/1000（公式1）約等于:30度/每小時

年遠行時間：8760小時   年用電量約：262800度電

按工業用電1元/度電算：￥262800元每年用電量

變頻改造后年節電率在25% 得出節省電費：262800*25%=￥65700元

整個系統成本價格:￥30000元

每天節電量：￥65700/360=￥182

回報周期（月）30000/182/30=5.5
